| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Benray Medical |

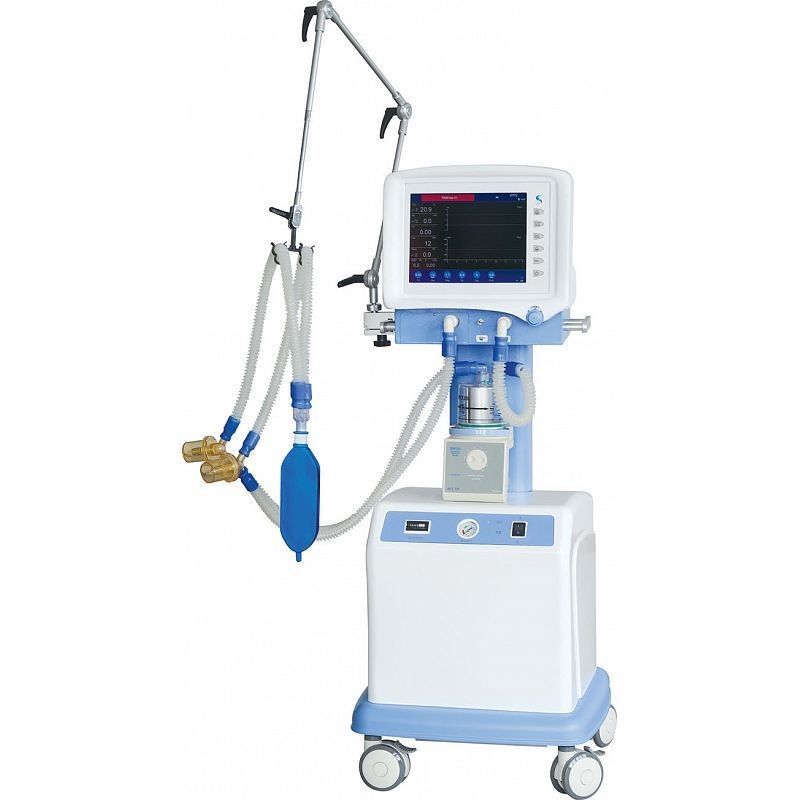

BR-MV15Aجهاز تنفس العناية المركزة
البالغين· طب الأطفال
التطبيق
جهاز التنفس الصناعي مناسب لمختلف أنواع المؤسسات الطبية لإعادة الإحياء القلبي الرئوي الدعم التنفسي.الفشل التنفسي الحاد الناجم عن أسباب مختلفة أو خلل في الأكسجين غير الكاملعمليات إدخال، دعم التنفس بعد العملية، علاجات التنفس الأخرى.
الخصائص
1 15 شاشة لمسة TFT LCD تعرض معايير التهوية ومعلومات الإنذار وأشكال الموجات.
ضاغط الهواء يعمل بشكل مستقر مع ضوضاء منخفضة، يخلق بيئة هادئة للأطباء والمرضى.
تصميم دائرة التنفس المتكاملة
l أنماط عمل متعددة مثل التحكم في الحجم والحد من الضغط.
l واجهة مراقبة معايير متعددة لإظهار معايير واضحة للمشغل، والسماح للمشغل معرفة حالة المريض في جميع الجوانب.
l تشمل الرسوم البيانية لفترة الضغط في الوقت الحقيقي ، ورسومات حلقة وقت التدفق ، ورسومات حلقة حجم الضغط ووظيفة الكشف عن تركيز ETCO2 عالية الدقة ، O2.
1 التحكم الكهربائي بـ PEEP
صمام التنفس يمكن تفكيكه ويمكن تطهيره
السلامة
نظام إنذار ثلاثي المستويات، معلومات إنذار بصري وصوتي.
l مع أنواع متعددة من أجهزة الإنذار ووظائف التذكير والحماية.
أنا أتحقق بنفسي قبل أن أركض، لأزيل تعديل النظام.
تقنية التحكم المتقدمة في إدارة الطاقة
l مع إمدادات الطاقة الاحتياطية المدمجة ، عندما يتم إيقاف إمدادات الطاقة العادية ، ستبدأ إمدادات الطاقة الاحتياطية العمل تلقائيًا.
l تصميم منفصل للكهرباء والغاز، والحفاظ على سلامة تشغيل جهاز التهوية.
المواصفات
| أنماط التهوية: | IPPV، A/C، PCV، SIMV، SPONT/CPAP، PSV |
| نطاقات معايير مروحة |
|
| حجم المد والجزر ((Vt) | 0 ️ 2000 مل |
| التردد (Freq) تركيز الأكسجين | 1bpm 100 bpm 21% إلى 100% |
| الدخول والخروج | 4الرقم 11:8 |
| بيب | 0cmH2O 40 cmH2O |
| حد الضغط | 20 سم H2O 100 سم H2O |
| المعلمات المراقبة |
|
| التردد (Freq) | 0 / دقيقة 100 / دقيقة |
| حجم المد والجزر ((Vt) | 0 مل 2500 مل |
| MV ضغط مجرى الهواء اختبار الامتثال الديناميكي للرئة تركيز ETCO2 | 0 لتر/دقيقة 99 لتر/دقيقة 0 cmH2O 100 cmH2O 1mL/cmH2O ️ 1000mL/cmH2O 0mmHg 152mmHg (0٪ -20٪) |
| تركيز الأكسجين | 15 ٪ ٪ 100
|
| أجهزة التأرجح تعرض: |
|
| P-T ((الضغط وقت) |
|
| F-T ((التدفق وقت) |
|
| حلقة P-V (حلقة الضغط ‡ الحجم) |
|
| V-T ((حجم وقت)) |
|
| ETCO2-T (CO2 في نهاية المد والجزر - الوقت) |
|
|
|
|
| إنذارات وحماية |
|
| إنذار فشل الطاقة المتغيرة | تعطيل الكهرباء أو عدم وجود اتصال |
| إنذار الجهد المنخفض للبطارية الداخلية | ≤ 11.3 ± 0.3 فولت |
| لا حجم المد والجزر | لا حجم المد والجزر في غضون 6 ثوان |
| إنذار صوت عالية الدقيقة جهاز إنذار منخفض الصوت | 5L/min-99L/min 1L/min-30L/min |
| إنذار الضغط العالي في مجرى الهواء إنذار الضغط المنخفض في مجرى الهواء إنذار ارتفاع تركيز الأكسجين إنذار انخفاض تركيز الأكسجين | 20cmH2O-100cmH2O 0cmH2O-20cmH2O 19-100% 18%-99% |
| إنذار الضغط المستمر | (PEEP+1.5cmH2O) على مدى 16 ثانية |
| تحذير الاختناق خطأ المروحة نقص الأكسجين | 5-60s أظهر على الشاشة أظهر على الشاشة |
| الحد الأقصى للضغط | < 12.5 كيبا |
|
|
|
| ظروف العمل |
|
| مصدر الغاز | الأوكسجين، الهواء |
| الضغط | 280kPa-600kPa |
| الجهد | 220 فولت ± 22 فولت |
| تردد الطاقة | 50 هرتز ± 1 هرتز |
| طاقة الدخول | 900VA (مع ضاغط الهواء) 250VA (بدون ضاغط الهواء) |
| أنماط التهوية: | IPPV، A/C، PCV، SIMV، SPONT/CPAP، PSV |
| نطاقات معايير مروحة |
|
| حجم المد والجزر ((Vt) | 0 ️ 2000 مل |
| التردد (Freq) تركيز الأكسجين | 1bpm 100 bpm 21% إلى 100% |
| الدخول والخروج | 4الرقم 11:8 |
| بيب | 0cmH2O 40 cmH2O |
| حد الضغط | 20 سم H2O 100 سم H2O |
| المعلمات المراقبة |
|
| التردد (Freq) | 0 / دقيقة 100 / دقيقة |
| حجم المد والجزر ((Vt) | 0 مل 2500 مل |
| MV ضغط مجرى الهواء اختبار الامتثال الديناميكي للرئة تركيز ETCO2 | 0 لتر/دقيقة 99 لتر/دقيقة 0 cmH2O 100 cmH2O 1mL/cmH2O ️ 1000mL/cmH2O 0mmHg 152mmHg (0٪ -20٪) |
| تركيز الأكسجين | 15 ٪ ٪ 100
|
| العرض الرسومي: |
|
| P-T ((الضغط وقت) |
|
| F-T ((التدفق وقت) |
|
| حلقة P-V (حلقة الضغط ‡ الحجم) |
|
| V-T ((حجم وقت)) |
|
| ETCO2-T (CO2 في نهاية المد والجزر - الوقت) |
|
|
|
|
| الإنذار والحماية |
|
| إنذار فشل الطاقة المتغيرة | تعطيل الكهرباء أو عدم وجود اتصال |
| إنذار الجهد المنخفض للبطارية الداخلية | ≤ 11.3 ± 0.3 فولت |
| لا حجم المد والجزر | لا حجم المد والجزر في غضون 6 ثوان |
| إنذار صوت عالية الدقيقة جهاز إنذار منخفض الصوت | 5L/min-99L/min 1L/min-30L/min |
| إنذار الضغط العالي في مجرى الهواء إنذار الضغط المنخفض في مجرى الهواء إنذار ارتفاع تركيز الأكسجين إنذار انخفاض تركيز الأكسجين | 20cmH2O-100cmH2O 0cmH2O-20cmH2O 19-100% 18%-99% |
| إنذار الضغط المستمر | (PEEP+1.5cmH2O) على مدى 16 ثانية |
| تحذير الاختناق خطأ المروحة نقص الأكسجين | 5-60s أظهر على الشاشة أظهر على الشاشة |
| الحد الأقصى للضغط | < 12.5 كيبا |
|
|
|
| ظروف العمل |
|
| مصدر الغاز | الأوكسجين، الهواء |
| الضغط | 280kPa-600kPa |
| الجهد | 220 فولت ± 22 فولت |
| تردد الطاقة | 50 هرتز ± 1 هرتز |
| طاقة الدخول | 900VA (مع ضاغط الهواء) 250VA (بدون ضاغط الهواء) |
