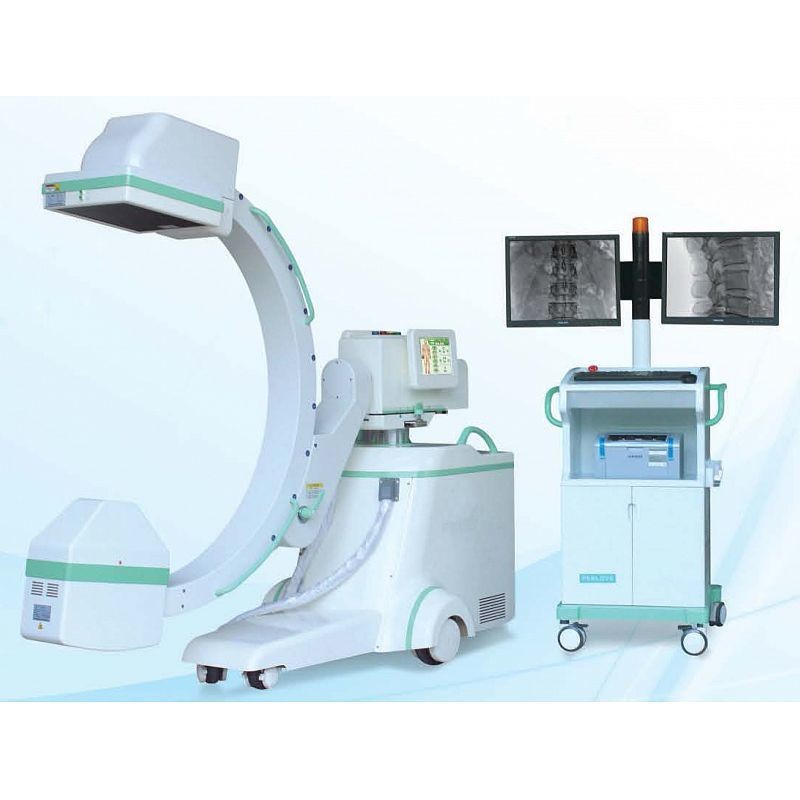

BR-CA1000نظام الذراع الرقمي المحمول عالي التردد (مقطوعة الشعاع المخروطية)
أنا.التطبيق
هذه الآلة تطبق على نطاق واسع في قسم الجراحة، جراحة العظام، جراحة البول، جراحة العمود الفقري، جراحة البطن، إدارة الألم، أمراض القلب، قسم أمراض الجهاز الهضمي،غنا و غرفة العمليات الخ.
الثاني.التكوين
| لا، لا، لا | البند | كمية |
| 1 | محرك مدفوع بأربعة أبعاد وأنامركز الحاسوب الرئيسي ذراع C | 1 |
| 2 | التردد العالي&مولد الضغط الأشعة السينية و Hiغقوة عاكس الترددالعرض | 1 |
| 3 | توشيبا 9" ثلاثي مجال من مكثف الصورة | 1 |
| 4 | ميكا بكسلات طبية رقميةالكاميراالنظام | 1 |
| 5 | الصورة الرقميةنظام المعالجة | 1 |
| 6 | شاشة LCD طبية عالية الوضوح | 2 |
| 7 | شبكات الحبوب الكثيفة المستوردة | 1 |
| 8 | مكنسة كهربائية قابلة للتعديل | 1 |
| 9 | الرسم البشريشاشة LCDشاشة لمسة | 1 |
| 10 | جهاز تحكم يدوي للمعلمات | 1 |
| 11 | جهاز تحكم يدوي للميكأالحركة النيكية | 1 |
| 12 | مكابح القدم | 2 |
| 13 | نظام تحديد المواقع ثلاثي الأبعاد | 1 |
| 14 | برامج نقل ومعالجة الصور | 1 |
| 15 | Rنظام الصيانة | 1 |
الثالث.المواصفات
| الفئة | البند | المحتوى الرئيسي |
| الأداء الكهربائي | مولد الأشعة السينية | طاقة الخروج: 5.0كيلوواط تردد المحول: 60kHz |
| فلوروسكوبيا مستمرة (أوتوماتيكي / يدوي) | الجهد في الأنابيب: 40كيلو فولت125 كيلو فولت تعديل مستمر | |
| تيار الأنابيب:0.3mA4mA تعديل مستمر | ||
| فلوروسكوبيا النبض | فولتاج الأنابيب: 40kV125 كيلو فولت تعديل مستمر تيار الأنابيب:4.1mA30mA تعديل مستمر تردد النبض:1-10 الإطار/sتعديل مستمر | |
| التسلسل الدوار في الذراع الثالثة الأشعة | فولتاج الأنابيب: 40kV125 كيلو فولت تعديل مستمر تيار الأنابيب:4.1mA15mA تعديل مستمر عدد الأشعة السينية: 100 إطار | |
| الأشعة السينية | 40كيلو فولت125kV 100mA 0.01-180mA | |
| أنبوب الأشعة السينية | مركز الأندود الدوار | 0.3/1.5ملم |
| السعة الحرارية للأنود | 35 كيلو جيه | |
| السعة الحرارية للأنابيب | 650كيلو جيه | |
| نظام الصورة | مكبر الصورة | مكثف الصورة توشيبا 9 " |
| كاميرا CCD | طبيةميكابيكسل الكاميرا الرقمية CCD | |
| الشاشة | شاشة LCD طبية عالية الوضوح | |
| نظام معالجة الصور الرقمية | وحدة اكتساب الصورة: تحقيق إطار واحد، اكتساب صورة تسلسل، مرور إثنترات فائقة السرعة - نقل في الوقت الحقيقي | |
| وحدة معالجة الصور: تم جمع الصور أو تخزينها في وحدة معالجة الصور: وضع علامات، تكبير، قياس، عرض نافذة فرعية، تشغيل مستمر. | ||
| وحدة التقارير: تعديل نماذج التقارير توفير مجموعة متنوعة من المحتوى، وصديقة للمستخدم كتابة التقرير، وظيفة طباعة التقرير | ||
| وحدة طباعة الفيلم: متابعة Dicom الطبية الفيلم إعداد النمط والإمكانات الطباعة | ||
| معالجة الصور ثلاثية الأبعاد: 1) التسلسل إعادة بناء الصورة: تشغيل ثلاثي الأبعاد إعادة بناء الصورة بعد اكتساب بيانات التسلسل اكتمل. 2) وقت إعادة بناء الصورة أقل من عشرات. 3) أخارجيةالعرض من الطائرة الصليبية، الطائرة التاجية، طائرة القوسو ثلاثية الأبعاد الصورة 4) عرض ثلاثي الأبعاد: MIP و VRT | ||
| أداء الهيكل | عجلة الاتجاه العجلة الرئيسية | دوران عجلة الاتجاه 360 درجة عجلة رئيسية ±90 درجة |
| ذراع (سي) | الدوران المحرك حول المحور الأفقي: ± 180 درجة | |
| انزلاق محرك في المدار: 190 درجة | ||
| الدوران حول المحور الرأسي: ± 15 | ||
| الحركة المتحركة للأمام والخلف: 200 ملم | ||
| الصعود والنزول من العمود المحرك: 400 ملم | ||
| SID:1025 ملم مفتوح:825 ملم عمق القوس:810 ملم | ||
| جهاز تحكم عن بعد الصيانة النظام | 1) فشل المعدات الاستحواذ الآلي والتحليل 2) التشغيل عن بعد دليل وإصلاح الأخطاء 3) محطة العمل الترقية التلقائية للبرنامج | |
| إمدادات الطاقة | 220 فولت ± 20 فولت، 50 هرتز ± 1 هرتز | |
